Ürün Açıklaması

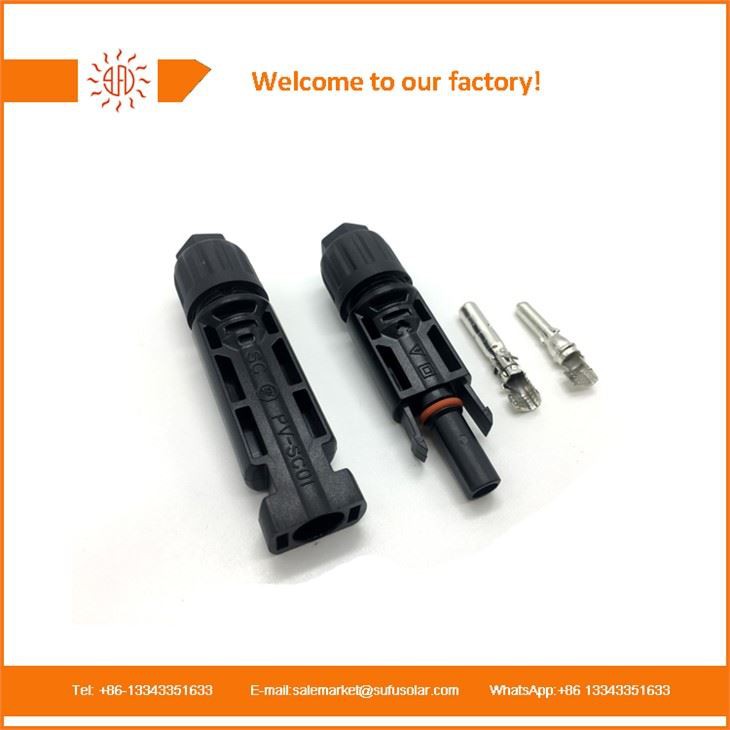

Güneş MC4 konektörleri
Güneş konnektörü anti-ultraviyole, sertleştirilmiş, alev geciktirici enjeksiyon dereceli polikarbonattan yapılmıştır. İyi anti-ultraviyole ve yaşlanma karşıtı fonksiyonlara sahiptir. İç çekirdek metal parçaları daha iyi termal iletkenlik ve tokluğa sahip bakırdır ve yüzey iyi korozyon karşıtı performansı ile kalaylıdır.
Hemen hemen tüm güneş panelleri, MC4 konektörleri adı verilen özel hava koşullarına dayanıklı fişler ve soketler kullanılarak birbirine bağlanır. MC4 terimi, çok temaslı 4mm çapında konektör anlamına gelir. Aşırı hava koşulları nedeniyle konektörler çok sağlam, güvenli, UV dirençli olmalı ve 1500V'e kadar hem düşük hem de yüksek voltajlarda minimal dirençle iyi bir bağlantı sağlamalıdır.
Konektörler, minimum direnç için kalaylı bakır çok iplikçik çekirdeğe sahip standart 4mm veya 6mm çift yalıtımlı güneş DC kablosu ile kullanılmak üzere tasarlanmıştır. Konektörleri doğru bir şekilde monte etmek için, çok zincirli kabloyu iç terminalde kıvırmak için özel bir kıvrım aracı kullanılır ve daha sonra MC4 muhafazasına sokulur ve takılır.
Parametre
|
Sertifika |
TUV |
|
Sertifika |
B 101149 0002 rev. 00 |
|
Standart |
EN62852: 2015 IEC62852: (Ed.1) |
|
Nominal Voltaj |
1500VDC |
|
Test voltajı |
6000V (50Hz 1 dakika) |
|
Değerlendirilmiş Akım |
30A |
|
Koruma sınıfı |
A Sınıfı |
|
Koruma derecesi |
IP67 |
|
Alev sınıfı |
UL {0}} v0 |
|
Aşırı gerilim kategorisi |
III |
|
Kirlilik derecesi |
2 |
|
Sıcaklık aralığı |
'-40 derece ~ +85 derecesi |
|
Üst sınırlama sıcaklığı |
100 derece |
|
Temas direnci |
0 'dan daha az veya eşit. 5mΩ |
|
Yalıtım direnci |
>500MΩ |
|
Güç Ekle |
50n'den az veya daha az |
|
Çekme kuvveti |
50n'den büyük veya eşit |
|
Bağlantı Kablosu |
1 × 4mm 2 |
|
Su geçirmez yapı |
O-ring mühür |
Diyagram
Özellik
1. Çoklu takma ve fişten çıkarmayı destekleyin.
2. Son derece dayanıklı, anti-ultraviyole, alev geciktirici.
3. Dahili metal parçaları iç düğme tipi sazlar ile yerleştirilir.
4. Erkek ve kadın noktaları için otomatik kilit ekipmanı bağlantıyı daha kolay ve güvenilir hale getirir.
5. 5. Popüler görünüm çoğu yerinde kurulum için uygundur ve orijinal MC4 ile eşleşebilir.
6. Yerinde işlem. Bir kıvırma aracı ile kurulabilir.
7. Farklı yalıtım çaplarına sahip PV kablolarına uygun.
8. Kırmızı bakır metal parçaları, yüksek akım taşıma kapasitesi, yüksek ısı dağılımı
9.IP67 Koruma
